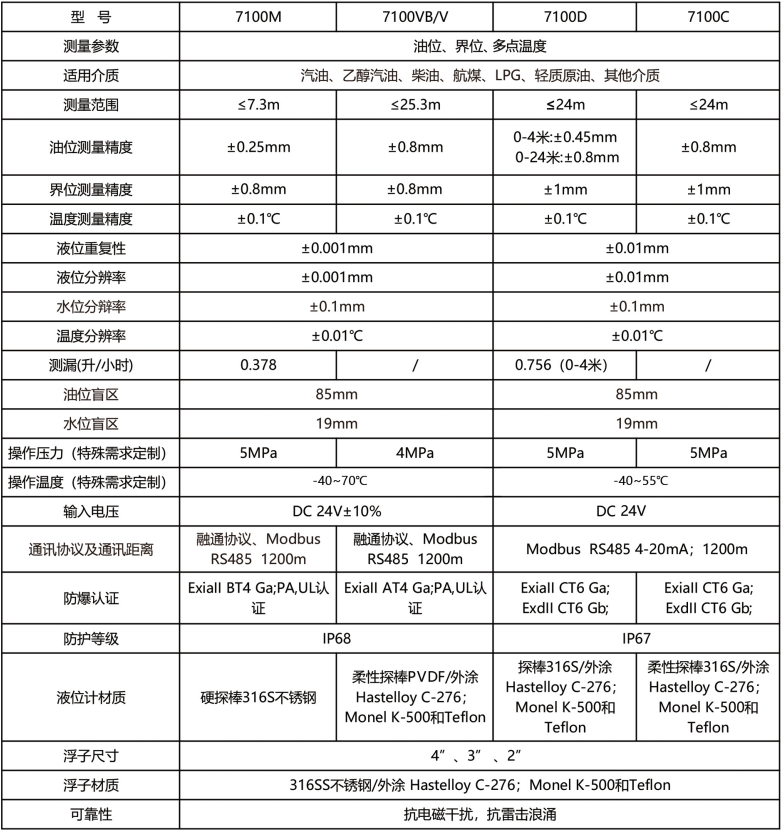

7100系列液位儀介紹
7100系列磁致伸縮液位儀具有測量精度高、穩定可靠、使用壽命長、結構精巧、環境適應性強等優點,油罐人井孔法蘭安裝無需清罐，安全、方便、便捷。本產品符合GB3836-2000《爆炸性環境用防爆電氣設備》的要求設計和認證。具有防靜電、抗浪涌、抗干擾、電磁兼容設計。
7100M/VBV型磁致伸縮液位計探棒采用OEM的方式授權美國專業液位計生產工廠設計和生產。完全采用美國的技術和工藝生產。

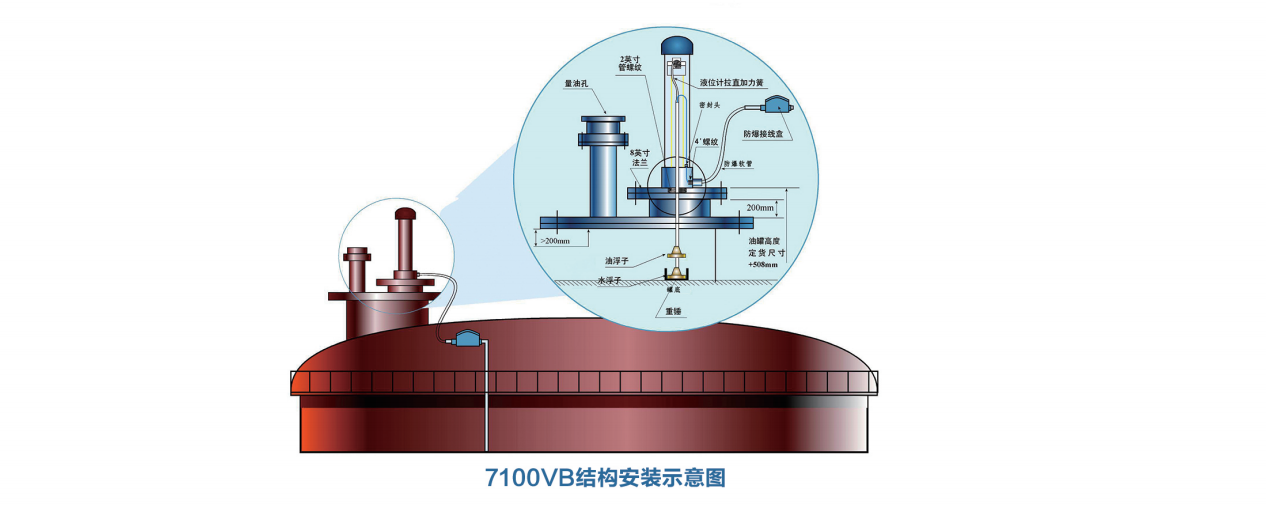

7100C/D型磁致伸縮液位計探棒是由北京融通創新科技發展有限公司在國內自主研發生產。為了實現產品的可靠性并且易于安裝，產品采用一種全新的裝配方式。這是一種可用于地上或地下儲罐的理想液位檢測產品，可針對多種有問題介質進行液面位置、界面位置監測和泄漏檢測。
7100系列磁致伸縮液位儀測量原理
磁致伸縮液位儀由浮子、變送器和波導管探棒三部分組成。7100系列液位儀測量的是浮子到液位儀底部間距離，因此說7100系列液位儀是測實高的。當變送器接通電源后，脈沖發送器和接收器開始工作，發送器定時沿波導管向液位儀探棒下端發送電流檢測脈沖信號，此電流同時產生一個磁場沿波導管內的感應線向下運行，在液位儀探棒外隨液位高低沉浮的浮子內有一個永久磁鐵，此永久磁鐵同時產生一個磁場。當電流磁場與浮子磁場相遇時產生“波導扭曲”脈沖，這個波導扭曲脈沖沿感應線向兩端發送，一個波導脈沖向上移動。另外一個波導脈沖向下移動被反射層反射回來也向上移動。兩個波導脈沖被接收器接收并檢測出來，計算兩個波導扭曲脈沖的時間差的一半(T2-T1)/2，計算出液位的高度并轉換成分時脈沖信號輸出。溫度探測是利用裝在外管與波導管之間的不同高度上的溫度檢測元件分別測定儲罐不同高度的溫度。
7100系列液位計計算的是探棒底部到液面的高度，當探棒底部與油庫底部在一個平面，計算的就和人工計量是同一個高度,因此稱為測實高。

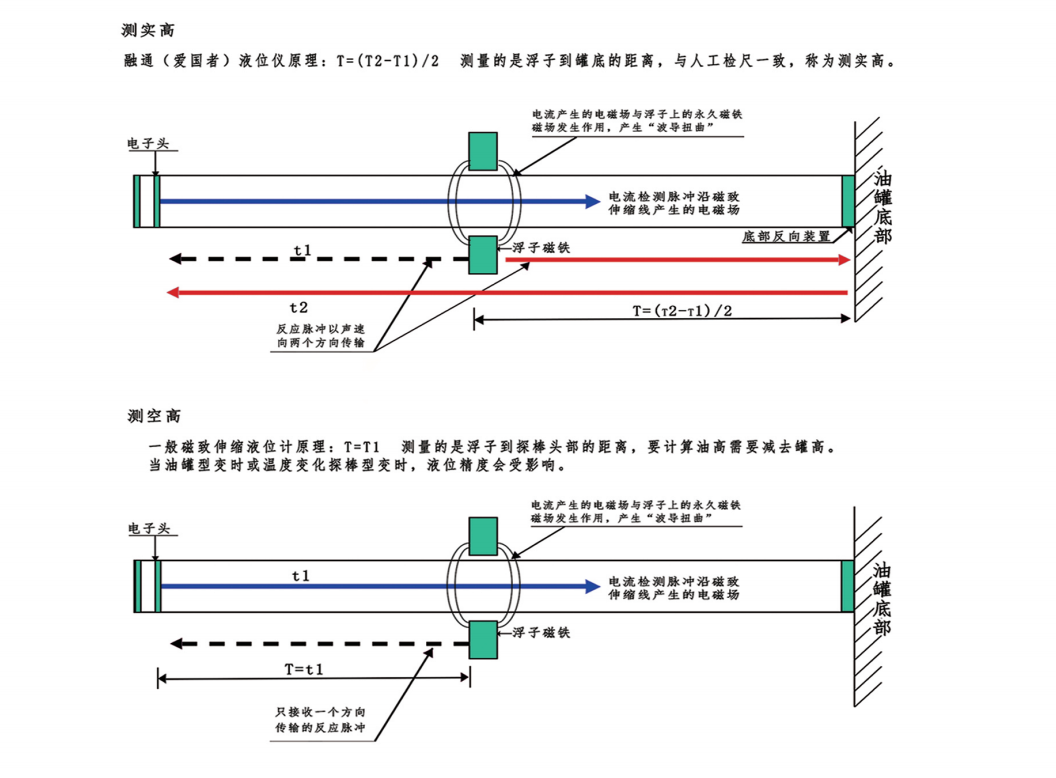

下圖為7100系列液位計的測實高與其他液位計測虛高的比較。
